Mercedes Benz

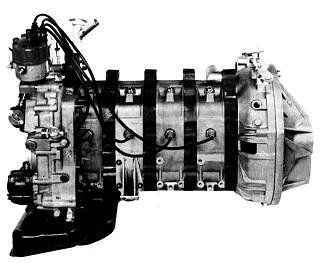

Der Vierscheiben-Wankelmotor KE Serie 70,
Typ DB M950 KE409 mit 4 x 600 ccm Kammervolumen, Direkteinspritzung und Einfachzündung. 305PS in der Straßenausführung, in der GT-Ausführung 350PS bei 7000 Upm. Die Sraßenausführung verfügte über ein Zweillängenschaltsaugrohr. Die Exzenterwelle wurde ungeteilt ausgeführt, deshalb müssen drei der vier feststehenden Ritzel teilbar sein. Der Motor ist fünffach gelagert. Jeweils zwischen zwei Scheiben verfügt der Motor über ein Lager,  auch diese  Lager sind geteilt!
© Photo DaimlerChrysler!

Typ

Jahr

Verwendung

Kammervolumen

Leistung

Bemerkung

KP

1962

Experimental

1 x 700 ccm





KP

1962

Experimental

2 x 700 ccm





KA

1965-1966

Experimental

2 x 450 ccm



*FI

KA

1965-1966

Experimental

3 x 450 ccm



*FI

KC

1967

Experimental

2 x 560 ccm





KC

1967

Experimental

3 x 560 ccm





KE

1967

C111-I

3 x 600 ccm

280PS/7000

*DI,DZ+EZ

KE

1970

C111-II

4 x 600 ccm

350PS/7000 290Nm/4500

*DI,EZ

*FI  =  Benzineinspritzung
 DI  =  Direkteinspritzung
 EZ  = Einfachzündung
 DZ  = Doppelzündung

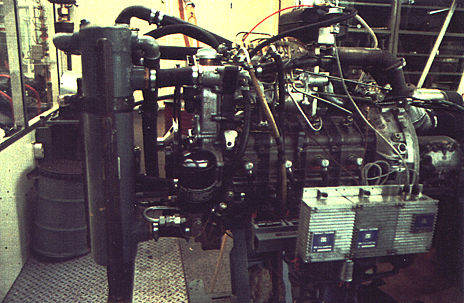

Der Vierscheibenmotor DB M950 KE409 hier auf dem Motorenprüfstand der TES. Dieser Motor diente als Antrieb des Zisch 74.
© Photo Wankelstiftung!
